交流阻抗法是電化學測試技術中一類十分重要的方法,是研究電極過程動力學和表面現象的重要手段。特別是近年來,由于頻率響應分析儀的快速發展,交流阻抗的測試精度越來越高,超低頻信號阻抗譜也具有良好的重現性，再加上計算機技術的進步,對阻抗譜解析的自動化程度越來越高,這就使我們能更好地理解電極表面雙電層結構，活化鈍化膜轉換，孔蝕的誘發、發展、終止以及活性物質的吸脫附過程。

1. 阻抗譜中的基本元件
    交流阻抗譜的解析一般通過等效電路來進行，其中基本元件包括：純電阻R，阻抗值為R；純電容C，阻抗值為1/jωC；純電感L，其阻抗值為jωL。實際測量中，將某一頻率為ω的微擾正弦波信號施加到電解池，這時可把雙電層看成一個電容，把電極本身、溶液及電極反應所引起的阻力均視為電阻，則等效電路如圖1所示。

    圖中AB分別表示電解池的研究電極和輔助電極兩端，Ra, Rb分別表示電極材料本身的電阻，C_ab表示研究電極與輔助電極之間的電容，C_d與C_d’表示研究電極和輔助電極的雙電層電容，Zf與Zf’表示研究電極與輔助電極的交流阻抗。通常稱為電解阻抗或法拉第阻抗，其數值取決于電極動力學參數及測量信號的頻率，Rs表示輔助電極與工作電極之間的溶液電阻。一般將雙電層電容C_d與法拉第阻抗的并聯稱為界面阻抗Z。

    實際測量中，電極本身的內阻很小，且輔助電極與工作電極之間的距離較大，故電容C_ab一般遠遠小于雙電層電容C_d。如果輔助電極上不發生電化學反應，即Zf’特別大，又使輔助電極的面積遠大于研究電極的面積（例如用大的鉑黑電極），則Cd’很大，其容抗Xcd’比串聯電路中的其他元件小得多,因此輔助電極的界面阻抗可忽略,于是圖1可簡化成圖2，這也是比較常見的等效電路。
2. 阻抗譜中的特殊元件
    以上所講的等效電路僅僅為基本電路，實際上，由于電極表面的彌散效應的存在，所測得的雙電層電容不是一個常數，而是隨交流信號的頻率和幅值而發生改變的。一般來講，彌散效應主要與電極表面電流分布有關。在腐蝕電位附近，電極表面上陰、陽極電流并存，當介質中存在緩蝕劑時，電極表面就會為緩蝕劑層所覆蓋，此時，鐵離子只能在局部區域穿透緩蝕劑層形成陽極電流，這樣就導致電流分布極度不均勻，彌散效應系數較低。表現為容抗弧變“癟”，如圖3所示。另外電極表面的粗糙度也能影響彌散效應系數變化，一般電極表面越粗糙，彌散效應系數越低。

2.1 常相位角元件（Constant Phase Angle Element，CPE）
     在表示彌散效應時,近來提出了一種新的電化學元件CPE,CPE的等效電路解析式為：

    CPE的阻抗由兩個參數來定義，即CPE-T，CPE-P，我們知道，

    因此CPE元件的阻抗Z可以表示為：

    這一等效元件的幅角為φ=-pπ/2，由于它的阻抗的數值是角頻率ω的函數，而它的幅角與頻率無關，故文獻上把這種元件稱為常相位角元件。

    實際上，當p=1時，如果令T=C，則有Z=1/（jωC），此時CPE相當于一個純電容，波特圖上為一個在第一象限的半圓，相應電流的相位超過電位正好90度，當p=-1時，如果令T=1/L，則有Z=jωL，此時CPE相當于一個純電感，波特圖上為一在第四象限的正半圓，相應電流的相位落后電位正好90度；當p=0時，如果令T=1/R，則Z=R，此時CPE完全是一個電阻。

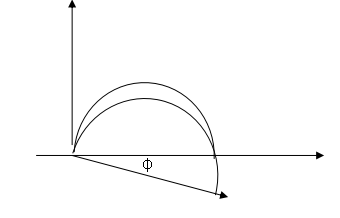

    一般當電極表面存在彌散效應時，CPE-P值總是在1~0.5之間，阻抗波特圖表現為向下旋轉一定角度的半圓圖。


    可以證明，彌散角φ=π/2*(1-CPE-P)，特別有意義的是，當CPE-P=0.5時，CPE可以用來取代有限擴散層的Warburg元件。 Warburg元件是用來描述電荷通過擴散穿過某一阻擋層時的電極行為。在極低頻率下，帶電荷的離子可以擴散到很深的位置，甚至穿透擴散層，產生一個有限厚度的Warburg元件。如果擴散層足夠厚或者足夠致密,將導致即使在極限低的頻率下，離子也無法穿透，從而形成無限厚度的Warburg元件，而CPE正好可以模擬無限厚度的Warburg元件的高頻部分。當CPE-P=0.5時, ,其阻抗圖為圖4所示，一般在pH>13的堿溶液中，由于生成致密的鈍化膜，阻礙了離子的擴散通道，因此可以觀察到圖4所示的波特圖。

2.2 有限擴散層的Warburg元件-閉環模型
    本元件主要用來解析一維擴散控制的電化學體系，其阻抗為，一般在解析過程中，設置P=0.5，并且Ws-T=L2/D，（其中L是有效擴散層厚度，D是微粒的一維擴散系數），計算表明，當ω->0時，Z=R,當ω->+∞，在，與CPE-P=0.5時的阻抗表達式相同，阻抗圖如圖5。


 2.3 有限擴散層的Warburg元件-發散模型
     本元件也是用來描述一維擴散控制的電化學體系，其阻抗為，其中ctnh為反正切函數，F(xiàn)（x）=Ln[（1+x）/（1-x）]。與閉環模型不同的是，其阻抗圖的實部在低頻時并不與實軸相交，而是向虛部方向發散。即在低頻時，更像一個電容。典型的阻抗圖如圖6。

3. 常用的等效電路圖及其阻抗圖譜
    對阻抗的解析是一個十分復雜的過程，這不單是一個曲線擬合的問題。事實上，可以選擇多個等效電路來擬合同一個阻抗圖，而且曲線吻合得相當好，但這就帶來了另外一個問題：哪一個電路符合實際情況呢？這其實也是最關鍵的問題。實驗者需要有相當豐富的電化學知識，并且對所研究體系有比較深刻的認識，而且在復雜的情況下，單純依賴交流阻抗是難以解決問題的，需要輔助以極化曲線以及其他暫態實驗方法。
    由于阻抗測量基本是一個暫態測量，所以對工作電極、輔助電極以及參比電極的魯金毛細管位置極有要求。例如魯金毛細管距離工作電極的位置不同，在阻抗圖的高頻部分就會表現出很大的差異，距離遠時，高頻部分僅出現半個容抗弧，距離近時，高頻弧變成一個封閉的?。划?dāng)毛細管緊挨著工作電極表面時，可能會出現感抗弧，這其中原因還不清楚。
    為了有利于大家在今后的實驗中對阻抗圖有一個粗略的認識，下面簡單將幾種常見阻抗圖譜介紹一下。

3.1 吸附型緩蝕劑體系
    如果緩蝕劑不參與電極反應,不產生吸附絡合物等中間產物,則它的阻抗圖僅有一個時間常數，表現為變形的單容抗弧。這是由于緩蝕劑在表面的吸附會使彌散效應增大，同時也使雙電層電容值下降，其阻抗圖及其等效電路如圖7。


3.2 涂層下的金屬電極阻抗圖
    涂裝金屬電極存在兩個容性時間常數，一個是涂層本身的電容，另外一個是金屬表面的雙電層電容，阻抗圖上具有雙容抗弧，如圖8所示：

     等效電路中的C_coat為涂層本身的電容，R_coat為涂層電阻，C_dl為涂層下的雙電層電容。當溶液通過涂層滲透到金屬表面時，還會有電化學反應發生，R_corr為電極反應的阻抗。

3.3 局部腐蝕的電極阻抗圖
    當金屬表面存在局部腐蝕（點腐蝕），點蝕可描述為電阻與電容的串聯電路，其中電阻R_pit為蝕點內溶液電阻，一般R_pit=1~100Ω之間。實際體系測得的阻抗應為電極表面鈍化面積與活化面積（即點蝕坑）的界面阻抗的并聯耦合。但因鈍化面積的阻抗遠遠高于活化面的阻抗，因而實際上阻抗頻譜圖反映了電極表面活化面積上的阻抗，即兩個時間常數疊合在一起，表現為一個加寬的容抗弧。其阻抗圖譜與等效電路如圖9所示。

3.4 半無限擴散層厚度的電極阻抗圖
    所謂半無限擴散過程，是指溶液中的擴散區域，即在定態下擴散粒子的濃度梯度為一定數值的區域，擴散層厚度為無窮大。不過一般如果擴散層厚度大于數厘米后，即可認為滿足這一條件。此時法拉第阻抗就等于半無限擴散控制的濃差極化阻抗Z_w與電極反應阻抗Z_f的串聯，其阻抗     電極反應完全受擴散步驟控制，外加的交流信號只會引起表面反應粒子濃度的波動，且電極表面反應粒子的濃度波動相位角正好比交流電流落后45度，阻抗圖為45度角的傾斜直線，如圖10所示。如果法拉第阻抗中有Warburg阻抗，則R_p→無窮大,但在腐蝕電位下,由于總的法拉第阻抗是陽極反應阻抗與陰極反應阻抗的并聯,一般僅有陰極反應有Zw，故此時總的R_p應為陽極反應的Rp1值,Zf仍為有限值。
     當電極表面存在較厚且致密的鈍化膜時，由于膜電阻很大，離子的遷移過程受到極大的抑制，所以在低頻部分其阻抗譜也表現為一45度傾角的斜線。




 3.5 有限擴散層厚度的電極阻抗圖
     當擴散層厚度有限時，即在距離電極表面x=l處，擴散粒子的濃度為一個不隨時間變化的定值，則有，在低頻是完全由濃差擴散控制，但在高頻時它相當于一個RC串聯電路，見2.2節。實際測量中，當電極表面存在擴散層控制時，在較低頻率下，離子的遷移過程可以通過延長時間來擴散到金屬表面，發生電化學反應，因此波特圖表現為一閉合的圓弧，可以用有限擴散層厚度的Warburg阻抗來模擬，如圖11所示。
       在混合控制下，交流信號通過電極時，除了濃差極化外還將出現電化學極化，這時電極的法拉第阻抗比較復雜；在高頻部分為雙電層的容抗弧，而在低頻部分，擴散控制將超過電化學控制，出現Warburg阻抗，其等效電路及阻抗圖如圖12所示。

 3.7 具有雙容抗弧的電化學阻抗
     另外如果法拉第電流I_f不僅與極化電位DE有關，而且與某一表面狀態變量X相關，則由于X對電位的響應會引起弛豫現象，從而出現除雙電層電容以外的第二個時間常數。不過，該常數既可能是容性的也可能是感性的，這取決于B值。當B>0時,低頻出現感抗弧，當B<0時，則在低頻出現第二個容抗弧。某些吸附型物質在電極表面成膜后，這層吸附層覆蓋于緊密雙電層之上，且其本身就具有一定的容性阻抗C_f,它與電極表面的雙電層串聯在一起組成具有兩個時間常數的阻抗譜,其阻抗圖如圖13所示。
 前面說過，如果法拉第電流不僅與電極電位有關,而且受電極表面狀態變量X影響，而這個狀態變量本身又是電極電位E的函數，則會有
    式中
    當B>0時, ,低頻部分出現感抗弧。
    當電極反應出現中間產物時，這種中間產物吸附于金屬電極表面，產生表面吸附絡合物。該表面絡合物產生于電極反應的第一步，而消耗于第二步反應。而一般情況下，吸附過程的弛豫時間常數要比電雙層電容C_dl與R_t組成的充放電過程的弛豫時間常數大得多，因此在阻抗圖的低頻部分會出現感抗弧。如圖14所示。
    當B<0時，上式可改寫為     進一步可以得到法拉第阻抗，這相當于RC并聯電路，即法拉第阻抗本身具有一個時間常數，加上雙電層電容，整個EIS出現兩個容抗弧，如圖13所示。

4. 混合電位下的阻抗譜特征
    上面所述的阻抗譜均是在自然電位下測量的，而電極反應在自然電位下同時具有陰、陽極兩個反應，所以阻抗譜所反映的是兩個電極反應的頻譜特征，即文獻所述的混合電位下的阻抗譜。當沒有狀態變量時，EIS仍只有一個時間常數，當有一個狀態變量影響電極反應速度時，阻抗譜會出現兩個時間常數。不過在某些情況下，需要研究單一陽極反應特征，就必須將研究電極的電位極化（弱極化區）到不同的陽極電位下進行阻抗測量，以抑制陰極反應，這就是所謂的直流偏壓下的阻抗測試。這一點對于研究鈍化膜的臨界破裂電位下的阻抗特征尤為重要，它能提供點蝕誘發期的重要特征，另外在研究緩蝕劑的陽極脫附行為時也十分重要。

5. 交流阻抗的不足之處
     前面指出，對于同一阻抗譜，可以找到不止一個等效電路滿足它的解析，而對于同一個電路，當電路中的元件參數不同時，可以得到完全不同類型的阻抗譜，因此依靠等效電路來推測電極過程的動力學機構是不可靠的。


附錄： ZView電化學阻抗分析軟件使用說明

1. Zview擬合快速指南
     ZView是一款功能較強的電化學阻抗分析與繪圖軟件，能對EIS數據進行各種電化學參數計算，還能對電位、電流原始數據進行平滑和數字濾波處理，同時還可以通過軟件方式補償溶液電阻。ZView操作界面簡單明了，數據、圖形可以方便地打印和存儲，并可以矢量方式輸出到Word文檔中，其良好的幫助系統能回答用戶在使用過程中的大部分問題。
    工具條按鈕實際上是菜單的快捷鍵，如果鼠標停留在工具條圖標上，則會出現相關文字說明，所有圖標的功能均可通過菜單實現。工具條也包括了幾種不同的功能，下面將按其功能分類詳細說明。

打開＋保存圖形文檔：用于加載ZView文檔，一個文檔包括了重繪圖形的相關信息。
打印圖形：打印當前選定的圖形；
重畫坐標：提供了幾種用于重畫圖形坐標的方法；
數據顯示：決定調入的數據如何顯示，以及數據光標的控制；

1.2 激活數據，從圖4中的“1”位置的下拉框中選擇將要分析的數據。

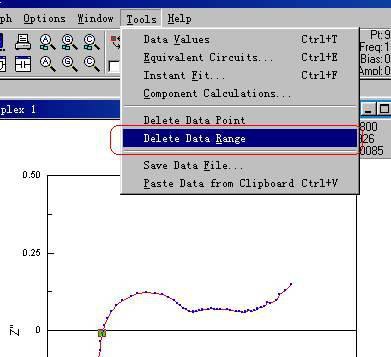

1.3 刪除不需要的數據，通過光標選擇不需要的數據段，也就是Zview不能擬合的部分，然后用菜單Tools→“Delete Data Range”刪除之。



1.4 快速擬合，也就是為后面正式擬合獲取初值：

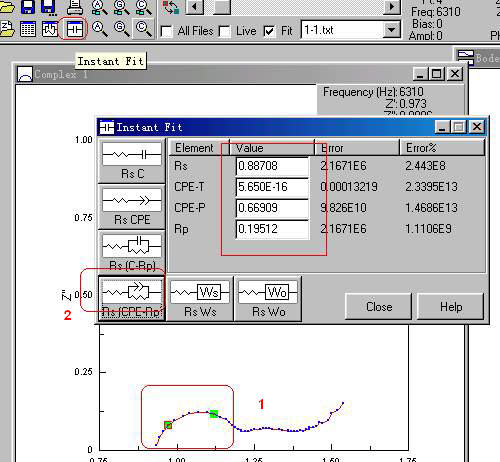

1）這個需要一個一個元件單獨進行，如圖1-6中“2”處所標，選中部分準備進行即時擬合；
2）在左上角打框的地方（Instant Fit），點擊它就是快速擬合。
3）選擇適宜的等效元件，如“2”處所標識，獲得等效電路的初值。

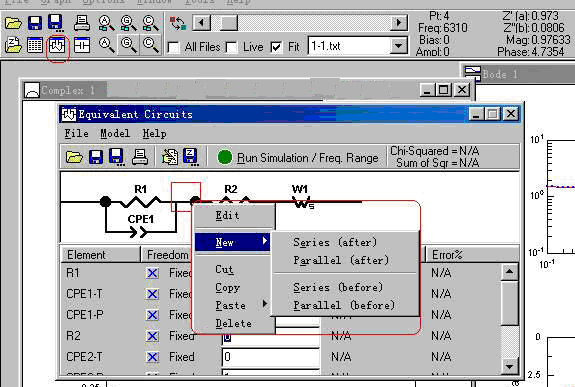

1.5 建立適宜的等效電路，如圖1-7，這個取決于用戶的測試體系，詳情參見Zview在線幫助。

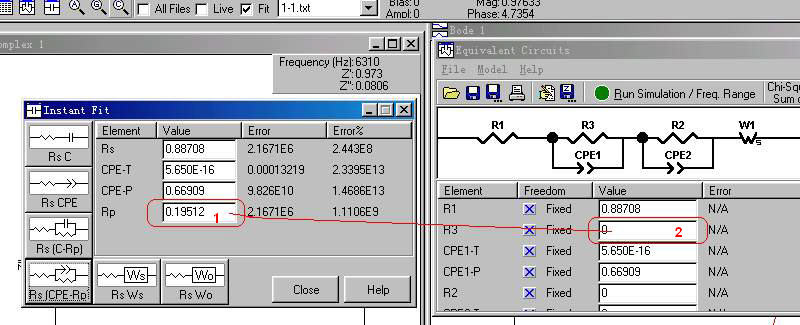

1.6 把圖1-8中“1”處的數據用鼠標拖到到“2”處位置。

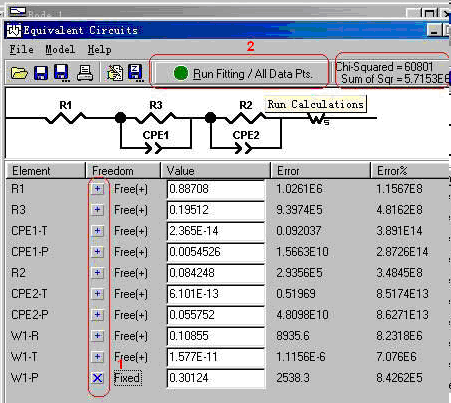

1.7把圖1-9中的“1”處的Fixed改成Free，為擬合作準備，同時需要將等效電路擬合窗口（如圖1-10）中的mode由“Simulation 改選為“Fitting”才能擬合。

1.8如圖1-11的“1”處是擬合的結果，如果要用擬合得到數據繪圖，則在“2”處選擬合結果，再點擊“3”處。
