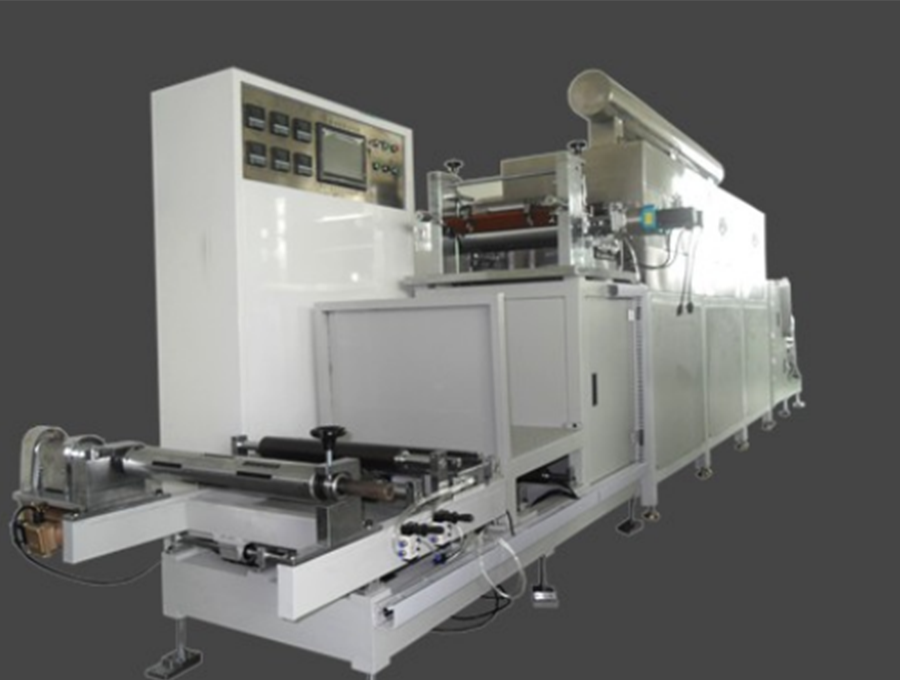

機架間隙涂布機
| 產品型號：GRS-4235 設備概述 1：電源電壓：AC380V 2：整機功率：≤50KW 3：氣源：≥0.6MPA |
 |
| 關注抖音官方賬號，查看更多設備視頻 |
| 序號 | 名稱 | 產地 |
| 1 | 空氣開關 | 德力西 |
| 2 | PLC | 歐姆龍 |
| 3 | 觸摸屏 | 威綸\富士 |
| 4 | 中間繼電器 | 施耐德 |
| 5 | 伺服電機 | 三菱/富士 |
| 6 | 行星減速機 | 鋒樺 |
| 7 | 斷路器 | 德力西 |
| 8 | 交流接觸器 | 德力西 |
| 9 | 固態繼電器 | FOTEK |
| 10 | 熱保護 | 德力西 |
| 11 | 溫控器 | 亞泰 |
| 12 | 全自動糾偏 | 超聲波感應器 |
| 13 | 全自動張力 | 變頻張力 |
| 14 | 光纖電眼 | KEYENCE（日本） |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 適合體系 | 磷酸鐵鋰、鈷酸鋰、錳酸鋰等體系電池正、負極片涂布工藝 | |
| 2 | 運行器材厚度 | 鋁箔（A1）：11-30um 銅箔（Cu）：8-30um | |
| 3 | 輥面設計寬度 | 480mm | |
| 4 | 保證涂布寬度 | 200-400mm | |
| 5 | 設備機械運行速度 | 10m/min | |
| 6 | 適合涂布速度 | 0.5-5m/min | 視烘干情況定 |
| 7 | 適合漿料黏度 | 1500-9000Cps | |
| 8 | 單面涂布干厚度范圍 | 80-200um | |
| 9 | 最小間隙長度 | 5mm | 涂布速度≤5m/min |
| 10 | 最小涂布長度 | 15mm | 涂布速度≤5m/min |
| 11 | 溶劑特性 | 油性溶劑NMP | |
| 水性溶劑H2O/NMP | |||
| 12 | 適合含量度 | 正極S.C 65%±10% | |
|
負極S.C 50%±10%(PVDF體系) S.C 50%±5%(SBR體系) |
|||
| 13 | 涂布方式 | 單層正反面3段不等距間隙式轉移涂布/第二面自動跟蹤間隙涂布/連續轉移涂布 | |
| 14 | 基材運行方向 | 正向涂布，基材正、反向空箔運轉 |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 過輥安裝結構 | 機架安裝 | |
| 2 | 過輥表面處理 | 金屬鋁輥表面氧化 | |
| 3 | 張力控制系統 | 自動控制恒張力，張力范圍0-200N | |
| 4 | 糾偏方式 | 自動EPC控制，行程80mm | |
| 5 | 上卷料方式 | 料卷采用3英寸氣脹軸固定； | |
| 放卷單氣脹軸，雙面支撐 | |||
| 6 | 基材運轉方向 | 正、反向 | |
| 7 | 最大放卷卷徑 | ￠500mm | |
| 8 | 氣脹軸最大承重 | 180Kg | |
| 9 | 放卷氣脹軸條數 | 1條 |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 安裝結構方式 | 機架結構， | |
| 2 | 主傳動電機 | 伺服電機 | |
| 3 | 間隙推動電機 | 伺服電機 | |
| 4 | 過輥表面處理 | 金屬鋁輥表面氧化，圓跳動≤30um | |
| 5 | 刮刀結構 | 雙面逗號刮刀，外直徑￠80mm。 | |
| 6 | 刮刀角度旋轉控制 | 搬動手柄旋轉 | |
| 7 | 涂輥（鋼輥） | 表面鍍硬鉻，直徑￠120mm； | |
| 8 | 背輥（膠輥） | 直徑￠120mm，表面包三元乙丙膠，輥面槽磨 | |
| 9 | 料槽攪拌 | 直線攪拌。 | |
| 10 | 刮刀間隙高度調整 | 手動調節，精度：0.001mm |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 烘箱長度 | 6米（3米/節，共2節） | |
| 2 | 材質 | 不銹鋼， | |
| 3 | 烘箱導輥傳動方式 | 被動導輥方式，導輥￠20mm，SUS304不銹鋼 | |
| 4 | 溫度控制 | 分為正常工作溫度控制、超溫監測報警的保護控制，超溫時切斷加熱電源；各段完全獨立控制 | |
| 5 | 加溫方式 | 電加熱，熱風循環結構 | |
| 6 | 單節烘箱加熱功率 | 18KW/3m | |
| 7 | 烘道內溫度 | 設計Max120℃，單節烘箱內溫差≤5℃ | |
| 8 | 運行時箱體表面溫度 | ≤45℃ | |
| 9 | 烤箱吹風方式 | 上、下吹風，上、下風量通過閥門分別控制；上、下風室共用加熱體 | |
| 10 | 每段排風量控制 | 通過機械閥門，獨立控制 | |
| 11 | 風嘴結構 | 吹風方向與水平呈30度，風嘴槽采用專用模具開槽 | |
| 12 | 加熱控制 | 固態繼電器 |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 張力 | 牽引輥前后各安裝1套，自動控制恒張力，張力范圍0-200N | |
| 2 | 安裝結構方式 | 機架 | |
| 3 | 收卷氣脹軸條數 | 1條，獨立卷動 | |
| 4 | 收卷電機 | 伺服驅動 | 國產 |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 主控系統 | 觸摸屏、PLC、模塊、伺服系統 | |
| 2 | 運行方式 | 手動、自動、急停； | |
| 3 | 涂布、間隙長度設定范圍 |
涂布長度15.0-3200.0mm 間隙長度3.0-3200.0mm |
|
| 4 | 報警情況 | 設備出現故障時，觸摸屏將顯示相應的修正畫面 | |
| 5 | 記數功能 | 生產數量長度 | |
| 6 | 頭尾厚度修調方式 | 程序控制鋼輥與膠輥速比實現 |
| 序號 | 項目 | 技術參數 | 備注 |
| 1 | 刮刀 | 圓跳≤2um,Ra0.4,直線度≤2um | |
| 2 | 涂輥（鋼輥） | 圓跳動≤2um,Ra0.4,直線度≤2um | |
| 3 | 涂漿/不涂漿長度控制能力 | 誤差±0.5mm | |
| 4 | 正反面對齊度 | ±0.5mm | |
| 5 | 糾偏偏差 | ±1mm | |
| 6 | 單面干厚度誤差 | ±3um以內 | 頭10mm、尾6mm，邊緣3mm以外 |
| 7 | 膜片重量特性 |
Ranger COV≤0.5%（單面單片） COV≤0.5%（雙面單片） |
|
| 8 | 調刀控制重復精度 | ±1um | |
| 9 | 厚度修調 | 最大厚度減去標準區域厚度＜8um | 頭10mm、尾6mm |
| 序號 | 物料名稱 | 規格型號 | 數量 |
| 1 | 小型斷路器 | 1 | |
| 2 | 中間繼電器 | RXM2LB2BD | 1 |
| 3 | 中間繼電器 | RXM4LB2BD | 1 |
| 4 | 光電開關 | EE-SX671 | 1 |
| 5 | 交流接觸器 | CJX2S-0910-220V | 1 |
| 6 | 寬M帶散熱片發熱管 | 380V-2KW | 5 |
| 7 | 熱電偶 | 200K | 1 |
| 8 | 機架間隙涂布機擋料板 | 170*93*10mm | 4 |
| 9 | 千分表 | 0-200格，反向 | 2 |
| 10 | 六角匙 | 1.5-10 | 1 |
| 序號 | 物料名稱 |
| 1 | 涂布機鋼輥 |
| 2 | 涂布膠輥 |
| 3 | 刮刀 |
| 4 | 固態繼電器 |
| 5 | 發熱管 |
| 6 | 光纖線 |
...
...
...
